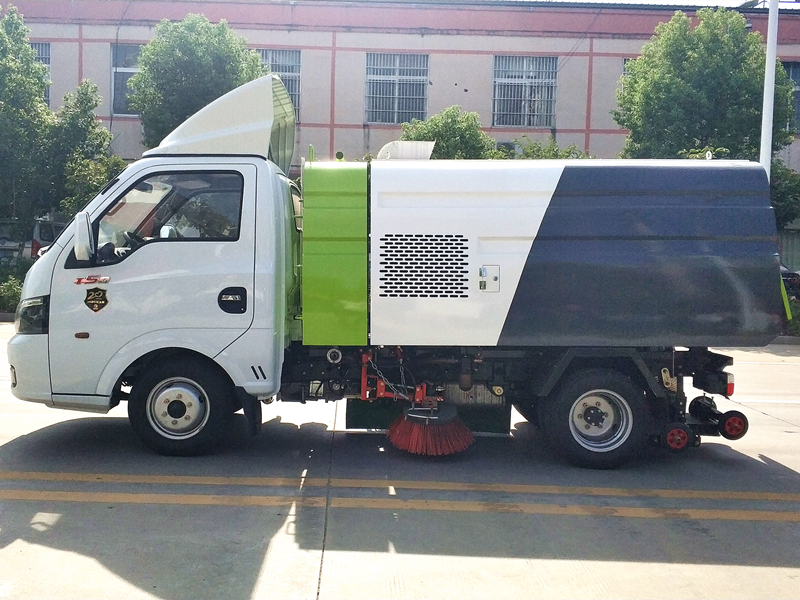

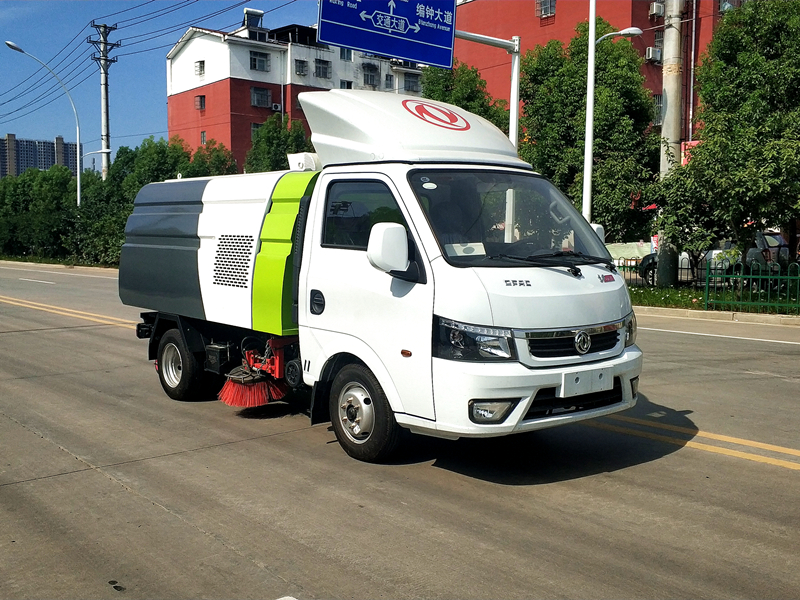

該掃路車采用東風途逸（軸距2600）國VI二類底盤改裝，加裝副發動機、風機、 清水箱、垃圾箱、左右立掃、后置吸盤，掃盤降塵系統，液壓系統、專用裝置電控系統和副車架等改裝而成。
【整車技術參數】 | |||||
產品** | 華通牌 | 公告批次 | 314 | ||
產品名稱 | 掃路車 | 產品型號 | HCQ5036TSLQC | ||
總質量(Kg) | 3495 | 罐體容積(m3) | |||
額定載質量(Kg) | 315 | 外形尺寸 | 5410,5210,5010×1660×2190 | ||
整備質量(Kg) | 3050 | 貨廂尺寸 | ×× | ||
額定載客(人) | 準拖掛車總質量(Kg) | ||||
駕駛室準乘人數(人) | 3 | 鞍座**大載質量(Kg) | |||
接近角/離去角(°) | 21/22 | 前懸/后懸 | 1181/1229 | ||
軸荷(Kg) | 1300/2195 | **高車速(Km/h) | 100 | ||
備注 | 整車長度/軸距對應關系為：5410/3000,5210/2800,5010/2600；該車裝備有垃圾箱，水箱，洗掃刷等專用裝置，具有清掃和清洗功能.發動機LJ4A15Q6：發動機**大凈功率應為79kw，,ABS型號及廠家：APG3550500A，浙江亞太機電股份有限公司。 | ||||
【底盤技術參數】 | |||||
底盤型號 | EQ1035SJ16QC | 底盤名稱 | 載貨汽車底盤 | ||
**名稱 | 東風牌 | 生產企業 | 東風商用車有限公司 | ||
軸數 | 2 | 輪胎數 | 6 | ||
軸距 | 2600,2800,3000,3200,2700,3300,2850,2900,3180,3600 | ||||
輪胎規格 | 175R14LT 8PR,185R15LT 8PR,185R14LT 8PR | ||||
鋼板彈簧片數 | 3/5,6/7,9/8+4 | 前輪距 | 1369,1400,1434 | ||
燃料種類 | 柴油 | 后輪距 | 1214,1314,1242,1342,1355 | ||
排放依據標準 | 18352.6-2016國Ⅵ | ||||
【發動機參數】 | |||||
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) | ||
| LJ4A15Q6 | 柳州五菱柳機動力有限公司 | 1499 | 83 | ||
| 掃路車作為環衛設備之一，是一種集路面清掃、垃圾回收和運輸為一體的新型高效清掃設備，可廣泛適用于城市街道，市政廣場以及機場道面、城市住宅區、公園等道路清掃作業。掃路車不但可以清掃垃圾，而且還可以對道路上的空氣介質進行除塵凈化，保證了道路的干凈整齊，防止塵土飛揚，維持了路面的良好工作狀況，減少和預防了**事故的發生以及進一步延長了路面的使用壽命，既能省時省力又能高效。 水箱容積0.5立方，垃圾箱容積1.5立方。 |

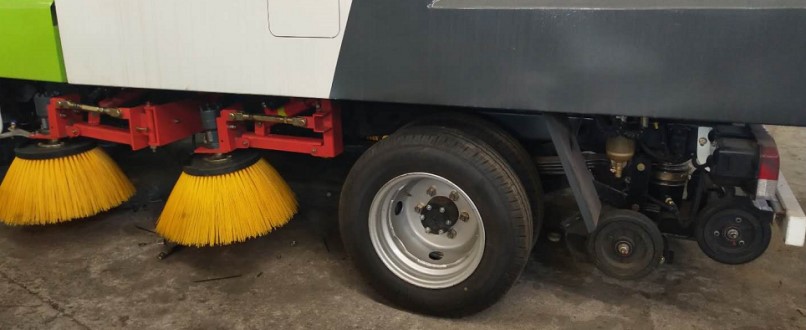

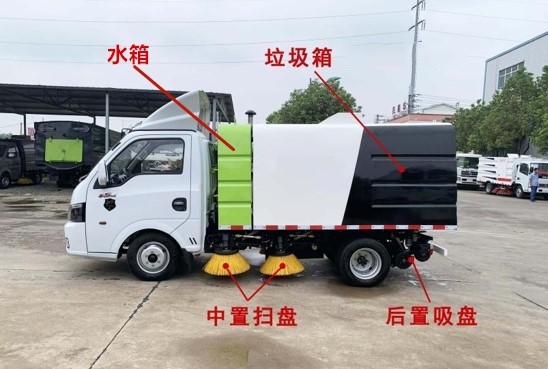

 | 掃路車采用“中置四立掃+后置吸盤”的布置結構，掃刷是用來清掃地面的垃圾及污垢，作業時掃刷由外向內把垃圾集中掃到車輛底部，再通過吸嘴把垃圾吸入到垃圾箱內。 |

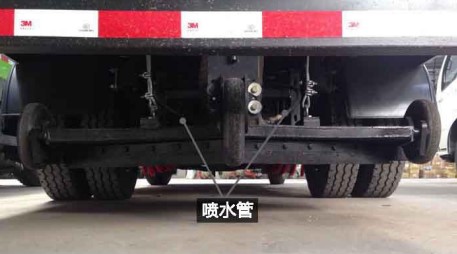

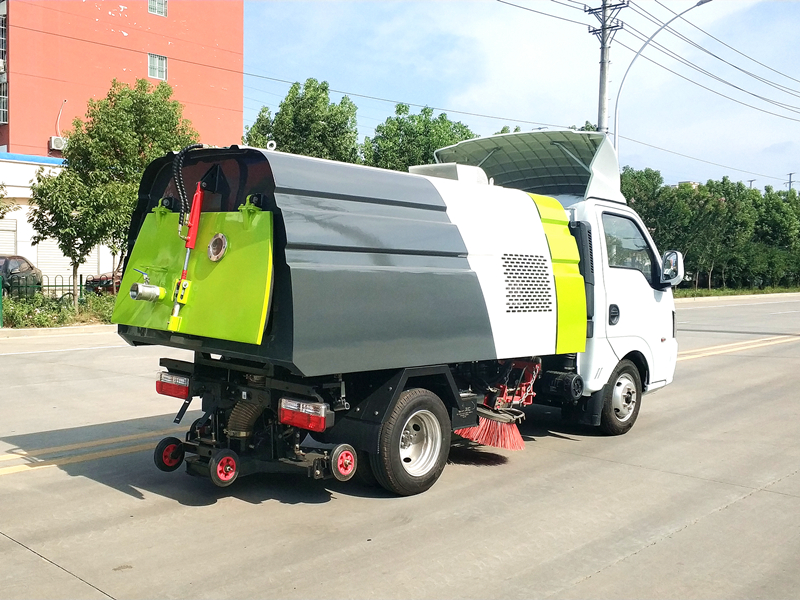

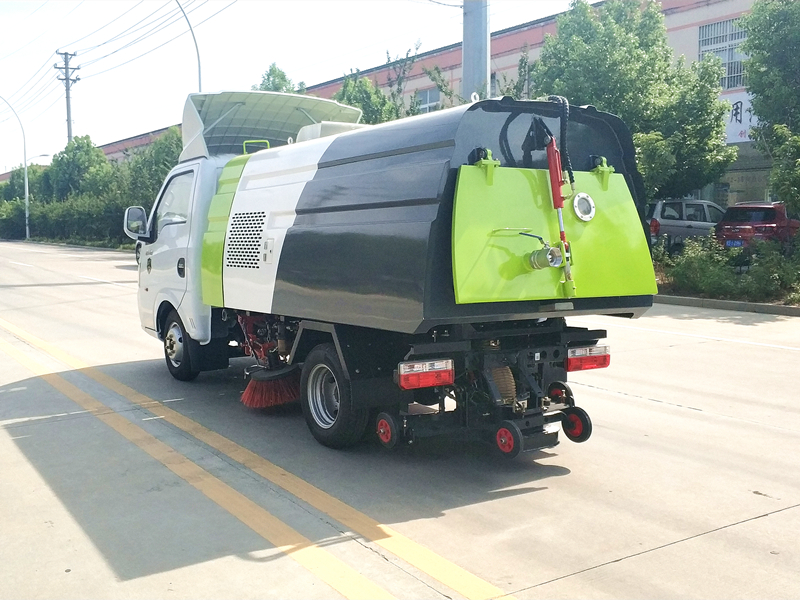

 | 后置吸嘴，3個高度可調的吸嘴輪，能保證吸嘴與路面間合理間隙，從而達到更好的吸污效果，吸污效率更高。吸嘴上方設有噴水管、起到二次降塵的作用。 |

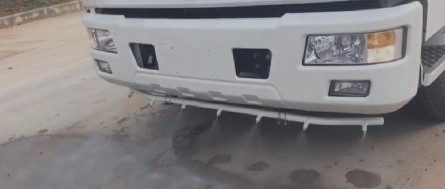

 | 車輛可加裝前、后噴霧，在節約水的同時消除二次污染及美化路面的效果。 |

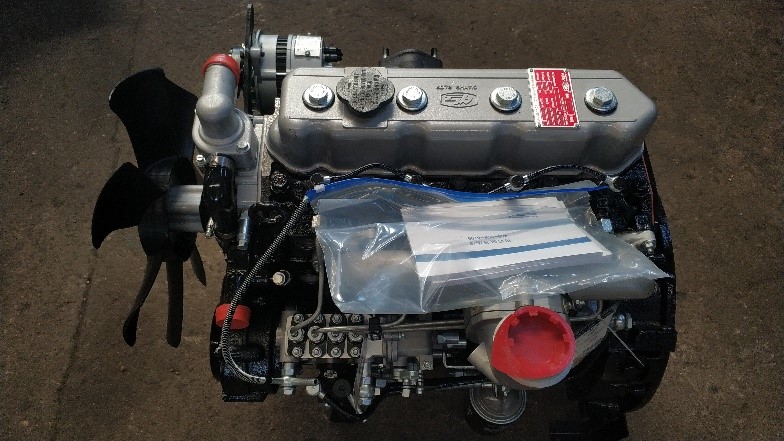

 | 云內42kw副發動機和風機是清掃車的兩大核心部件、副發動機為風機運轉提供動力、使得路面垃圾被吸入箱體內部存放，從而實現路面清潔作業。 |

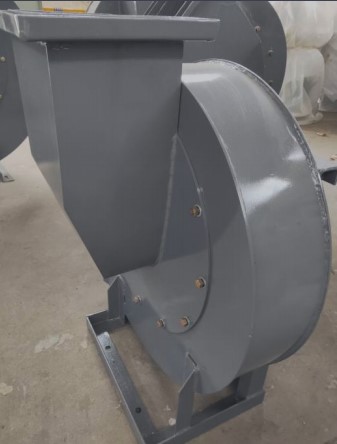

 | 副發動機和風機是清掃車的兩大核心部件、副發動機為風機運轉提供動力、使得路面垃圾被吸入箱體內部存放，從而實現路面清潔作業。 |

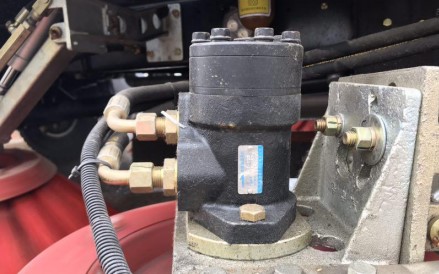

 | 擺線馬達采用三洋馬達， 能帶動掃刷高速旋轉，性能穩定，使用壽命長，故障率低。 |

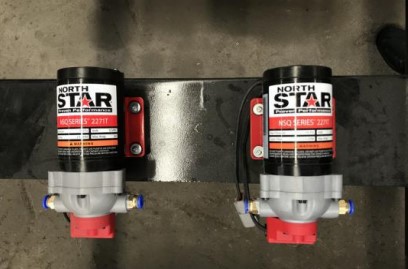

 | 北極星電磁水泵，12V/24V，**掃刷上 方的噴水支架，有效對掃盤掃刷產生的二 次揚塵進行降塵保濕。 |

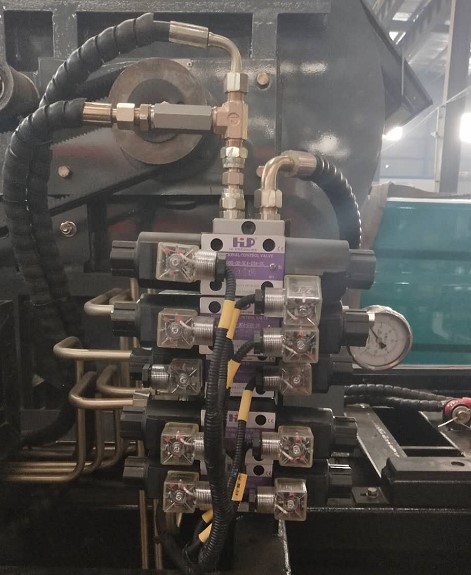

 | 海普瑞斯電磁液壓閥組是車輛液壓系統的核心部件，**整車液壓驅動，雙向操作按鈕，包括掃盤升降、吸盤升降、垃圾箱舉升、后門開閉等一系列機械操作，隨車配備的有電磁閥**盒罩，有效避免灰塵及垃圾物進入盒內。 |

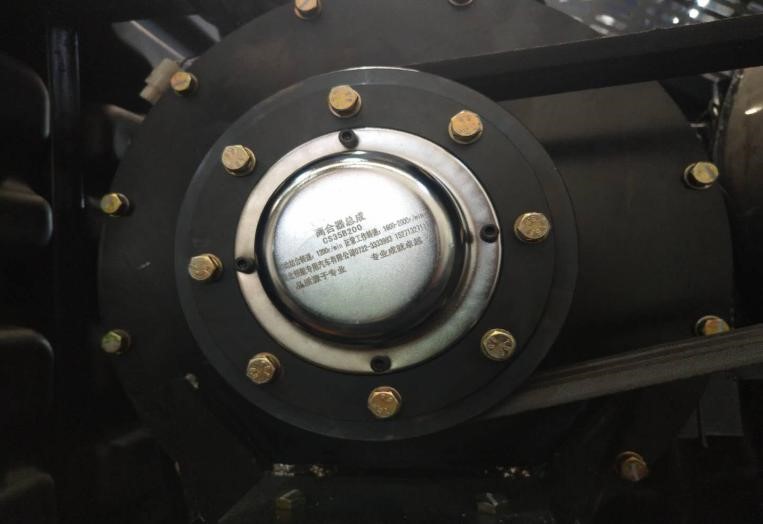

 | 自動離合器驅動風機，減少風機啟動和停止時對發動機的沖擊。在使用過程中具有高度耐磨、使用壽命長、低噪音、低油耗量和節省成本的優點。 |

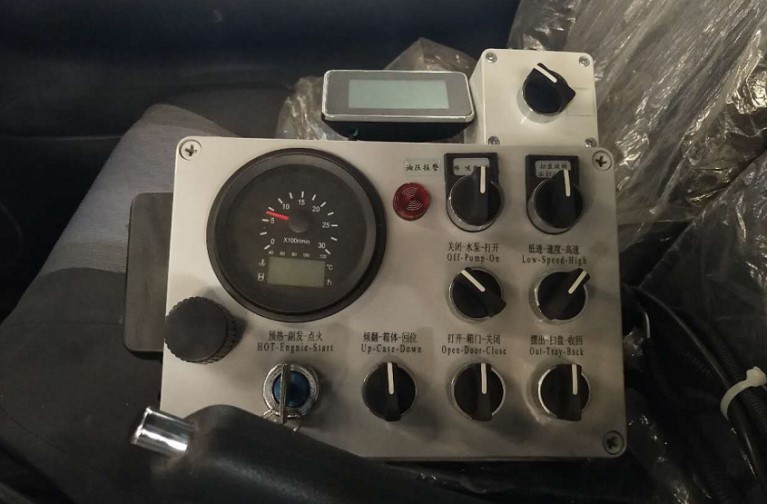

 | **開關采用德國西門子電控開關，集成疊加設計，駕駛室電液集中**，方便操作。 |
整車 | 車型 | 掃路車 |
整車型號 | HCQ5036TSLQC | |
外形尺寸 | 5010×1660×2190 | |
前懸/后懸 | 1181/1229 | |
接近角/離去角（°） | 21/22 | |
總質量 | 3495 | |
整備質量 | 3050 | |
軸荷（前軸/中后軸）（kg） | 1300/2195 | |
底盤 | 品牌 | 東風 |
型號 | EQ1035SJ16QC | |
駕駛室 | 途逸 | |
軸距 | 2600 | |
輪胎 | 175R14LT 8PR | |
上裝 | 副發動機 | 云內42kw |
水箱/垃圾箱容積（m3） | 0.5/1.5 | |
清掃寬度 | 2.3 | |
作業速度（km/h） | 5-20 | |
清掃效率 | 98% | |
作業能力（㎡/h） | 35/10 | |
垃圾箱**大舉升角度/時間（°/s） | 90/5 |
